Реле промежуточные серии РП21 применяются в цепях управления электроприводами переменного тока напряжением до 240 В — для трех- и четырехконтактных реле, напряжением до 380 В - для одно- и двухконтактных реле, в цепях постоянного тока напряжением до 220 В.

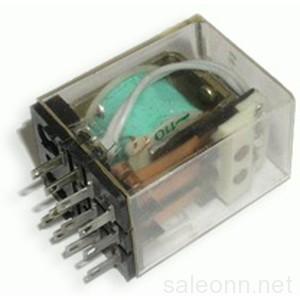

Реле состоит из контактной системы и электромагнита. Контактная система состоит из неподвижных контактов на плоских пластинах, зафиксированных в пластмассовом основании, и подвижных контактов на плоских пружинах, закрепленных между пластмассовыми колодками на якоре электромагнита. Подвижные контакты связаны с выводами гибкими соединителями..
Электромагнит содержит магнитопровод, сердечник, катушку и якорь. Магнитопровод крепится к пластмассовому основанию при помощи винтов..

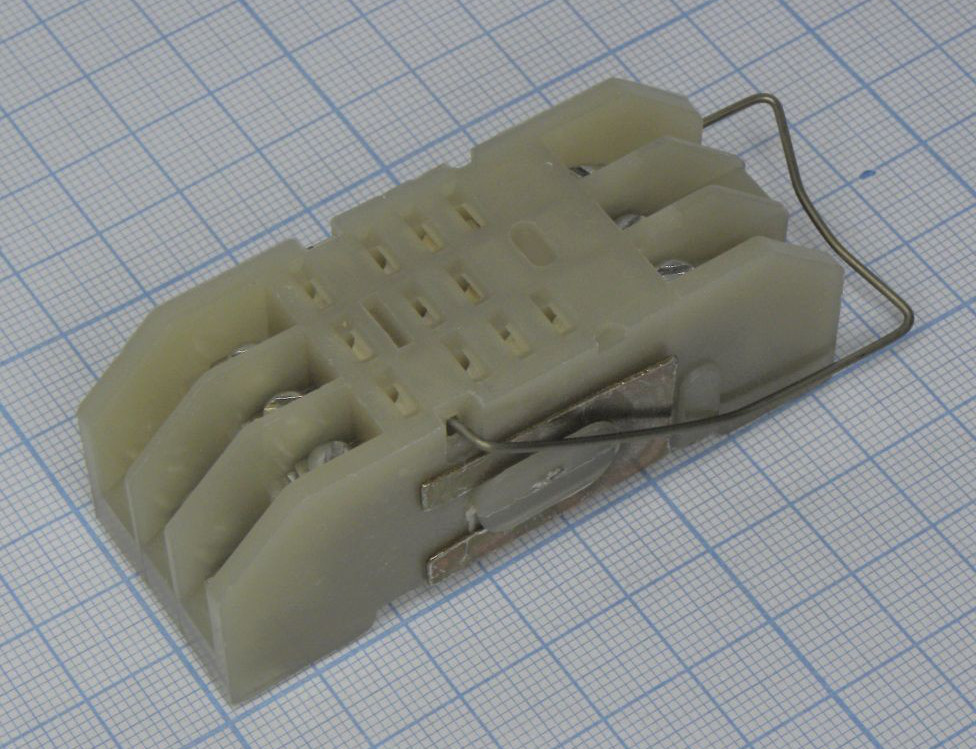

Ламели под пайку допускают присоединение двух медных проводников общим сечением 1.5 мм2, винтовые зажимы - двух проводников от 0.5 до 1.5 мм2 каждый.
Технические параметры
Ток питания обмотки переменный
Классификация реле по начальному состоянию моностабильное
Поляризация нейтральное
Количество обмоток 1
Минимальное рабочее напряжение,В 20.4
Номинальное рабочее напряжение,В 24
Контактный набор 3 перекл.
Максимальное коммутируемое постоянное напряжение,В 240
Максимальный коммутируемый ток, А 5
Максимальное коммутируемое переменное напряжения (cosf*1),В 240
Время срабатывания,мс 11
Время отпускания,мс 20
Рабочая температура,С -60…85
Наработка на отказ не менее,циклов х10^6 4
Вес, г 35
