СЕРИИ - MWL и MHU

Технические характеристики:

  • Материал корпуса: нейлон 66, UL94V-2
  • Материал контактов: латунь, покрытая оловом
  • Сопротивление изолятора: не менее 1000 МОм
  • Сопротивление контактов: не более 10 мОм
  • Температурный диапазон: -25...+85°С
  • Максимальный ток: 5 А
  • Рабочее напряжение: 250 В
  • Количество контактов: 2...20
  • Шаг: 5,08 мм

    Система обозначений:

    MWL



    10



    M

     Серия

     MWL - вилка на плату

     MHU - розетка на кабель



     Количество контактов

    2...10



     Тип разъема

    "M" - вилка

    "MR" - вилка угловая

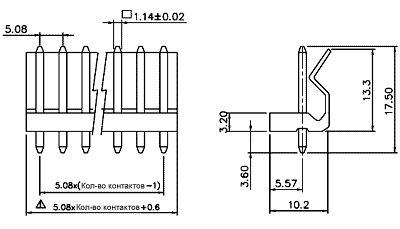

    MWL-M

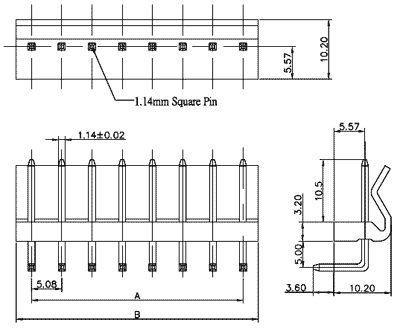

    MWL-MR
    Число
    контактов    		 A B
    2 5,08 10,22
    3 10,16 15,30
    4 15,24 20,38
    5 20,32 25,46
    6 25,40 30,54
    7 30,48 35,62
    8 35,56 40,70
    9 40,64 45,78
    10 45,72 50,86

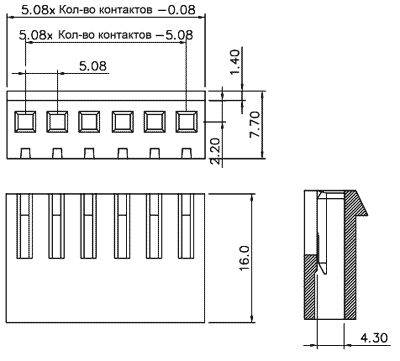

    MHU

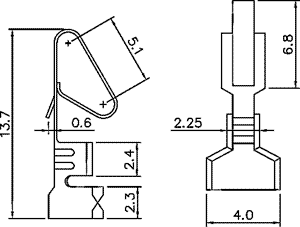

    Контакт к MHU
