РЕГУЛИРОВОЧНЫЕ ПРОВОЛОЧНЫЕ СП5-35

Назначение:

Резисторы регулировочные с высокой электрической разрешающей способностью предназначены для работы в цепях постоянного и переменного тока.
Конструкция резисторов построена по груботочной схеме, имеет два резистивных элемента, при этом подвижные системы управляются от одного вала. При регулировке сопротивления вначале происходит поворот подвижной системы точного резистивного элемента от упора до упора, а затем - поворот подвижной системы грубого резистивного элемента.

Тип резистора	Номинальная мощность, Вт	Диапазон номинальных сопротивлений, Ом	Длина вала L, мм	Масса, г, не более
СП5-35А	1	68 - 22×10³	16 / 20 / 50	20 / 21 / 25
СП5-35Б	0,5	68 - 15×10³	16 / 20 / 50	13 / 14 / 21

Электрическая разрешающая способность	СП5-35А (68 - 3,3×10³ Ом)	0,02%
	СП5-35Б (68 - 1,5×10³ Ом)
	СП5-35А (свыше 3,3×10³ Ом)	0,01%
	СП5-35Б (свыше 1,5×10³ Ом)
Предельное рабочее напряжение постоянного и переменного тока	СП5-35А	130 В
	СП5-35Б	80 В

Промежуточные значения номинальных сопротивлений соответствуют ряду E6 с допусками ±10%

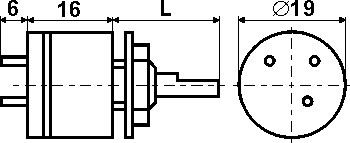

СП5-35А

СП5-35Б
