СИЛОВЫЕ ТИРИСТОРЫ
Основные параметры:

Uзс п. - Повторяющееся импульсное напряжение в закрытом состоянии
Iос ср. - Средний ток в открытом состоянии
Iос д макс. - Максимальный действующий ток в открытом состоянии
Iос уд нп. - Ударный, неповторяющийся ток в отрытом состоянии (при tимп = 10мс, Uобр = 0)
Iу пр и. - Прямой импульсный ток управления (минимальный/ максимальный)
Uу пр и. - Прямое импульсное напряжение управления
(dUзс/dt)кр. - Критическая скорость нарастания напряжения в закрытом состоянии
Тп макс. - Максимальная температура перехода

Тиристоры низкочастотные

Наименование Uзс.п., В Iср., А Iос.д. макс., А Iос.уд., кА (ΔUзс/Δt)кр., В/мкс Iу.пр.и., В min/max Tп.макс., °С
Т106-10-... 200-1200 10 16 0,2 50-320   125
Т112-10-... 100-1200 10 16 0,2 50-1000 0,1/1,8 125
Т112-16-... 100-1200 16 25 0,2 50-1000 0,1/1,8 125
Т122-25-... 100-1200 25 39,2 0,35 50-1000 0,55/2,0 125
Т122-32-... 100-1200 32 50 0,7 50-1000 0,55/2,0 125
Т123-200-... 400-1600 200 500 4 200-1600   125
Т123-250-... 400-1600 250 550 4,5 200-1600   125
Т123-320-... 400-1600 320 640 5 200-1600   125
Т132-25-... 1300-2000 25 39,2 0,33 50-1000   125
Т132-40-... 100-1200 40 62,8 0,75 50-1000 0,54/2,1 125
Т132-50-... 100-1200 50 78,5 0,8 50-1000 0,54/2,1 125
Т133-320-... 900-2400 320 740 7 200-1600   125
Т133-400-... 400-1600 400 628 8 200-1600   125
Т142-80-... 100-1200 80 125,6 1,2 50-1000 0,6/2,5 125
Т143-400-... 1800-2400 400 628 9 200-1600   125
Т143-500-... 400-1600 500 1030 11 200-1600 0,5/10,0 125
Т143-630-... 400-1600 630 1350 13 200-1600 0,5/10,0 125
Т143-800-... 900-1600 800 1450 14 200-1600 0,5/10,0 125
Т151-100-... 300-1800 100 160 2 200-1000   140
Т153-630-... 2000-2400 630 1610 15 200-1600   125
Т153-800-... 1000-1800 800 1940 20 200-1600   125
Т161-160-... 300-1800 160 260 4 200-1000 0,5/12 125
Т161-200-... 300-1600 200 315 5 200-1000 0,5/12 125
Т171-200-... 300-1800 200 300 5 200-1000 0,5/12 125
Т171-250-... 300-1800 250 393 6 200-1000 0,5/12 125
Т171-320-... 300-1800 320 500 8,5 200-1000 0,5/12 125
Т243-500-... 1800-2800 500 1030 10 200-1600   125
Т253-800-... 2000-2400 800 1940 17 200-1600   125
Т253-1000-... 1000-1800 1000 2000 22 200-1600   125
Т9-250-... 400-1600 250 393 5,5 20-1000   125
Т500-... 100-1600 500 1030 9,5 20-1000   125


Тиристоры быстродействующие

Наименование Uзс.п., В Iср., А Iос.д. макс., А Iос.уд., кА (ΔUзс/Δt)кр., В/мкс Tп.макс., °С
ТБ133-200-... 600-1200 200 320 4,5 100-1000 125
ТБ133-320-... 600-1200 320 520 6 100-1000 125
ТБ143-320-... 600-1200 320 520 6 200-1000 125
ТБ143-400-... 600-1200 400 640 7 200-1000 125
ТБ143-500-... 600-1200 500 800 7,5 200-1000 125
ТБ143-1000-... 600-1200 1000 1600 16 200-1000 125
ТБ153-1000-... 600-1200 1000 1600 16 200-1000 125
ТБ243-500-... 600-1400 500 800 7,5 200-1000 125
ТБ253-1000-... 600-1400 1000 1600 18 200-1000 125
ТБ261-125-... 600-1400 125 200 3,5 500, 1000 125
ТБ343-500-... 500-1000 500 785 7,5 500-1000 125
ТБ353-800-... 1200-2000 800 1250 17 320-1000 125
ТБ353-1000-... 1200-2000 1000 1600 21 320-1000 125
ТБ453-630-... 600-1400 630 990 13,5 1000, 1600 125
ТБ453-800-... 600-1400 800 1250 15 1000, 1600 125
ТБ453-1000-... 600-1300 1000 1600 16 1000, 1600 125


Тиристоры лавинные

Наименование Uзс.п., В Iср., А Iос.д. макс., А Iос.уд., кА (ΔUзс/Δt)кр., В/мкс Tп.макс., °С
ТЛ171-250-... 700-1100 250 320 6,8 320-1000 140
ТЛ171-320-... 700-1100 320 500 7,5 320-1000 140
ТЛ271-250-... 600-1100 250 320 8 500, 1000 140
ТЛ271-320-... 600-1100 320 500 9 500, 1000 140


Тиристоры симметричные

Наименование Uзс.п., В Iср., А Iос.уд., кА (ΔUзс/Δt)кр., В/мкс Tп.макс., °С
ТС106-10-... 100-800 10 0,11 20 110
ТС106-16-... 100-800 16 0,13 20 110
ТС112-10-... 100-1200 10 0,09 50 125
ТС112-16-... 100-1200 16 0,12 50 125
ТС122-25-... 100-1200 25 0,118 50 125
ТС132-50-... 100-1200 50 0,35 63 125
ТС142-80-... 100-1200 80 0,55 63 125
ТС161-160-... 200-1300 160 1,8 6,3-100,0 125
ТС161-200-... 200-1300 200 2 6,3-100,0 125
ТС171-250-... 300-1400 250 3 6,3-100,0 125
ТС171-320-... 300-1400 320 3,3 6,3-100,0 125


Тиристоры оптронные

Наименование Uзс.п., В Iср., А Iос.уд., кА (ΔUзс/Δt)кр., В/мкс Tп.макс., °С
ТО125-12.5-... 100-1400 12,5 0,35 20-500 110
ТО132-25-... 600-1200 25 0,6 20-320 100
ТО132-40-... 600-1200 40 0,8 40 100
ТО142-50-... 600-1200 50 0,8 20-320 100
ТО142-80-... 600-1200 80 1,35 20-320 100
ТО325-12.5-... 600-1800 12,5 0,35 100 110

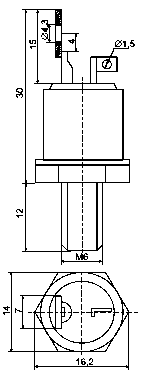

Т(С)112

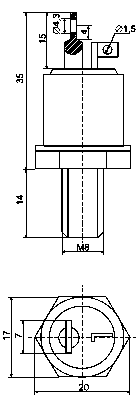

Т(С)122
Т(С)132

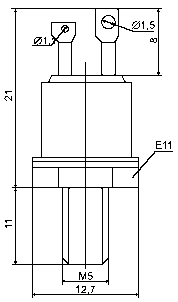

ТО125, ТО325

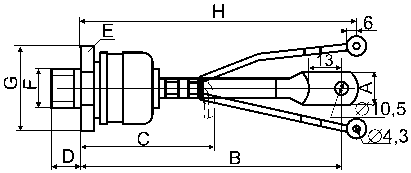

  Габаритные размеры, мм
A B C D E F G H
Т(С)151 19max 150 70max 18 E27 M12 Ø30,5 160
Т(С)161 21max 200±15 85max 16 E32 M20×1,5 Ø35,5 215±5
Т(С, Л)171 21 max 250±15 110max 19 E41 M24×1,5 Ø45,5 265±10
ТБ261 21max 200±15 85max 16 E32 M20×1,5 Ø35,5 215±5
ТЛ271 21 max 250±15 110max 19 E41 M24×1,5 Ø45,5 265±10

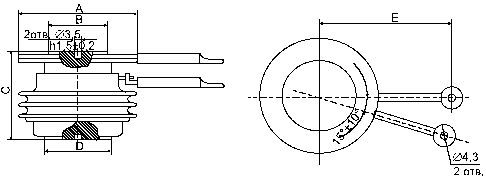

  Габаритные размеры, мм
A B C D E
Т123 42max Ø19 14 Ø19 140
Т(Б)133 54max Ø33 20 Ø33 140
Т(Б)143, 243, 343 60 max Ø37±2 20±1 Ø37±2 160±10
Т(Б)153, 253, 353, 453 75 max Ø50±3 26±2 Ø50±3 215±10

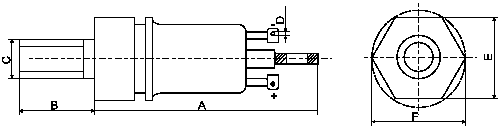

  Габаритные размеры, мм
A B C D E F
ТО132 38 14 М8 Ø1,5 17 Ø19
ТО142 44 18 М10 Ø1,5 22 Ø25
