КОНДЕНСАТОРЫ СЕРИИ "NR"

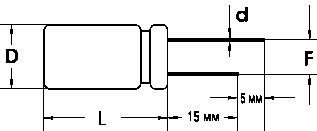

Габаритные размеры, мм

D 5 6,3 8 10 13 16
F 2,0 2,5 3,5 5,0 5,0 7,5
d 0,5 0,6 0,8


Габаритные размеры D×L (мм) с привязкой к номиналу емкости и рабочему напряжению

Емкость, мкФ Рабочее напряжение, В
6,3 10 16 25 35 50 63 100
0,47           5×11 5×11 5×11
1           5×11 5×11 5×11
2,2           5×11 5×11 5×11
3,3           5×11 5×11 6,3×11
4,7         6,3×11 6,3×11 6,3×11 8×12
1     5×11 5×11 6,3×11 6,3×11 6,3×11 10×12
22   5×11 5×11 5×11 8×12 8×12 8×12 10×20
33 5×11 5×11 6,3×11 6,3×11 8×12 8×14 10×16 13×25
47 6,3×11 6,3×11 6,3×11 6,3×11 8×16 10×16 10×20 13×25
100 8×12 8×12 8×12 10×16 10×20 10×20 13×20 16×26
220 8×12 8×12 10×16 10×20 13×20 13×25 13×25
330 10×16 10×16 10×20 13×20 13×25 16×26 16×26
470 10×20 10×20 13×20 13×25 16×26 16×31 16×31
1000 13×25 13×25 16×26 13×25


Максимально допустимый переменный ток через конденсатор (в миллиамперах, на частоте 120 Гц при t=85°С)

Емкость, мкФ Рабочее напряжение, В
6,3 10 16 25 35 50 63 100
0,47           10 10 13
1           16 16 20
2,2           24 24 32
3,3           29 35 47
4,7           39 42 55
10     40 48 51 67 70 95
22   54 66 80 89 109 124 171
33 60 73 93 100 119 143 166 210
47 80 88 109 133 157 181 219 271
100 133 183 195 228 271 295 390 485
220 223 242 314 371 494 542 627
330 295 361 423 551 599 751 864
470 380 447 542 656 779 960 1101
1000 656 840 969 761
    *Параметры даны с привязкой к номиналу емкости и рабочему напряжению
