Т153-630-24
Тиристор низкочастотный таблеточного исполнения.
Предназначен для работы в преобразовательных устройствах, в цепях постоянного и переменного тока различных силовых установок.
Выпускаются в металлокерамическом корпусе для двухстороннего охлаждения.
Максимально допустимый средний прямой ток в открытом состоянии - 630 А
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 2400 В
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала приводится на корпусе.

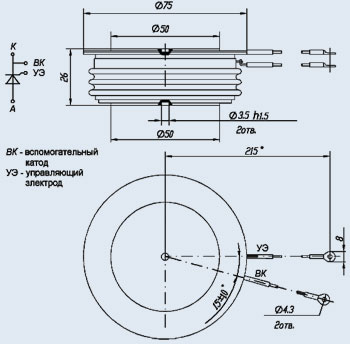

Габаритные размеры:
- диаметр - 75 мм
- высота - 26 мм
Масса тиристора не более 550 г.
Климатическое исполнение: УХЛ2, Т2.
Тип корпуса: PT53.
Рекомендуемый охладитель: О153, О253.
Технические условия: ТУ16-2006 ИЕАЛ.432000.054ТУ.
Структура условного обозначения:
Т153-630-24
Т - тиристор;
1 - порядковый номер модификации конструкции;
5 - обозначение диаметра корпуса по ГОСТ 20859.1-89;
3 - обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;
630 - максимально допустимый средний ток в открытом состоянии, А;
24 - класс по повторяющемуся напряжению.
