ТС122-25-10
Тиристор симметричный низкочастотный штыревого исполнения.
Предназначен для работы в преобразовательных устройствах, а также в цепях постоянного и переменного тока различных силовых установок.
Выпускаются в металлостеклянном корпусе с жестким выводом.
Максимально допустимый действующий ток - 25 А
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 1000 В
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала и полярность выводов приводятся на корпусе.

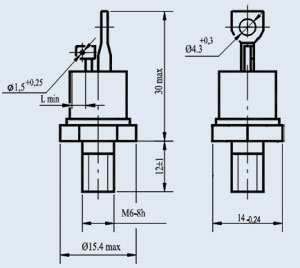

Габаритные размеры:
- общая длина - 40 мм
- длина шпильки - 11,5 мм
- резьба - М6
Масса тиристора не более 12 г.
Тип корпуса: ST2.
Рекомендуемый охладитель: O121, O221.
Структура условного обозначения:
ТС122-25-10
ТС - тиристор симметричный;
1 - порядковый номер модификации конструкции;
2 - обозначение диаметра корпуса по ГОСТ 20859.1-89;
2 - обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;
25 - максимально допустимый действующий ток, А;
10 - класс по повторяющемуся напряжению.
