ПЕРЕКЛЮЧАТЕЛИ КНОПОЧНЫЕ СЕРИИ PSW

Серия PSW включает в себя большой спектр переключателей: от простых для печатного монтажа (PSW-1…PSW-4) до антивандальных защищенных PSW-65.

PSW-1, PSW-2, PSW-3, PSW-4

Технические характеристики:

  • Ток:
    • PSW-1, PSW-4 - 0,1 A
    • PSW-2, PSW-3 - 0,3 A
  • Напряжение, В: 30
  • Сопротивление контактов, Ом: не более 0,05
  • Сопротивление изоляции, МОм: не менее 100
  • Температурный диапазон: -25…+65 °С


    • PSW-1 PSW-2 PSW-3 PSW-4

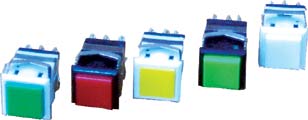

    Возможны два варианта кнопок PSW-1…4: с фиксацией, без фиксации


    Габаритные размеры, мм

    Наименование Длина(равна ширине), мм
    PSW-1 8
    PSW-2 8,5
    PSW-3 7
    PSW-4 5,8


    PSW-10

    Без фиксации, нормально-разомкнутые, возможные цветовые варианты кнопок: зеленая, оранжевая, белая, желтая, синяя, черная.
    Габаритный чертеж, мм Внешний вид


    PSW-21, PSW-22

    Возможны 2 варианта - с фиксацией и без фиксации; у PSW-22 имеется индикация
    PSW-21 PSW-22


    PSW-65 антивандальная

    Высота - 2,6 мм
    Диаметр резьбовой части - 19 мм
    Диаметр подвижного элемента - 15 мм


    Без фиксации, нормально-разомкнутые


    PSW-4010(PSW-4010A)

    Выпускаются двух типов:

  • PSW-4010: 125B,6A / 250B, 3A
  • PSW-4010A: 125B, 15A / 250B, 10A


    • Без фиксации, нормально-разомкнутые
    Возможные цветовые варианты кнопок: зеленая, красная, белая, желтая, синяя, черная.
    Габаритный чертеж, ммВнешний вид


    PSW-4015

    125B, 3A /250B, 1A


    Без фиксации, нормально-разомкнутые
    Габаритный чертеж, ммВнешний вид


    PSW-4016

    125B, 3A /250B, 1A


    Возможны два варианта - с фиксацией и без фиксации
    Габаритный чертеж, ммВнешний вид
