ТУМБЛЕРЫ СЕРИЙ MTS, KNX, STM, MT KN3B
Общие технические характеристики тумблеров:
- Сопротивление контактов, Ом: не более 0,02
- Сопротивление изоляции, МОм: не менее 1000
- Температурный диапазон: -55…+85 °C
Рабочее напряжение/рабочий ток:
- 125 В/6 А, 250 В/3 А(для типов STM, MTS, KNX);
- 125 В/10 А, 250 В/6 А(для типа MT KN3B);
- 125 В/20 А, 250 В/10 А(для типа MT KN3B);

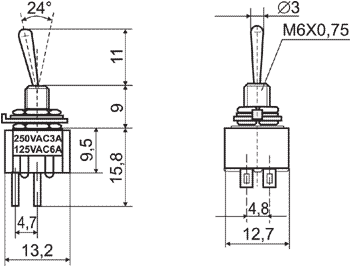

| MTS-101 | MTS-201 | ||
 |
 |
 |
 |
| MTS-101 ON-OFF | MTS-201 ON-OFF | ||

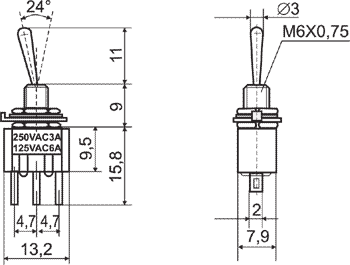

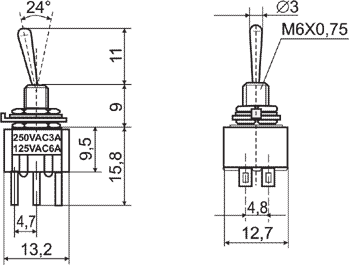

| MTS-102,103,112,113,123 | MTS-202,203,212,213,223 | ||
 |
 |
 |
 |
| MTS-102 ON-ON, MTS-103 ON-OFF-ON, MTS-112 ON-(ON) MTS-113 ON-OFF-(ON), MTS-123 (ON)-OFF-(ON)* |
MTS-202 ON-ON, MTS-203 ON-OFF-ON, MTS-212 ON-(ON) MTS-213 ON-OFF-(ON), MTS-223 (ON)-OFF-(ON)* |
||
| В скобках указаны положения, в которых тумблер не фиксируется |
|||

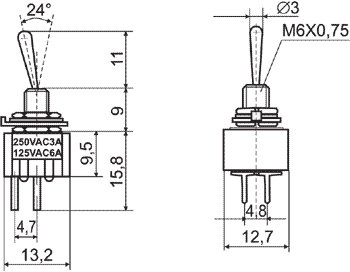

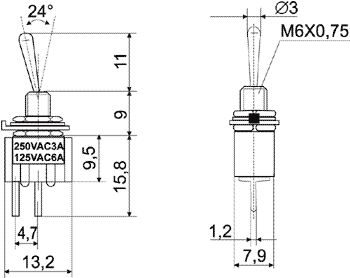

| MTS-101-A2 | MTS-201-A2 | ||
 |
 |
|
 |
| MTS-101-A2 ON-OFF | MTS-201-A2 ON-OFF | ||

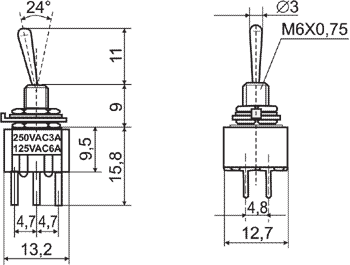

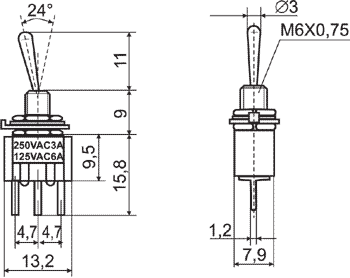

| MTS-102-A2,103-A2,112-A2,113-A2,123-A2 | MTS-202-A2,203-A2,212-A2,213-A2,223-A2 | ||
|
 |
 |
 |
| MTS-102-A2 ON-ON, MTS-103-A2 ON-OFF-ON, MTS-112-A2 ON-(ON) MTS-113-A2 ON-OFF-(ON), MTS-123-A2 (ON)-OFF-(ON)* |
MTS-202-A2 ON-ON, MTS-203-A2 ON-OFF-ON, MTS-212-A2 ON-(ON) MTS-213-A2 ON-OFF-(ON), MTS-223-A2 (ON)-OFF-(ON)* |
||
| В скобках указаны положения, в которых тумблер не фиксируется | |||

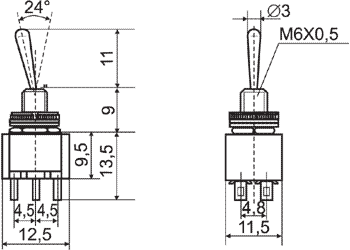

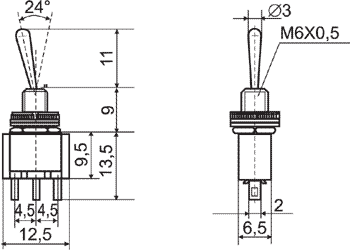

| KNX-1 | KNX-2 | ||
 |
 |
 |
 |
| KNX-1 ON-ON | KNX-2 ON-ON | ||

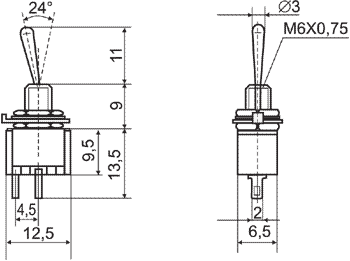

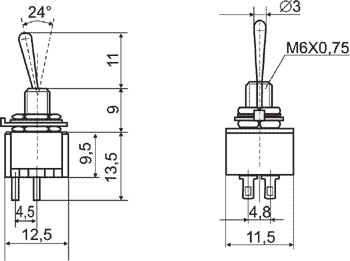

| STM-101 | STM-201 | ||
|
 |
|
 |
| STM-101 ON-OFF | STM-201 ON-OFF | ||

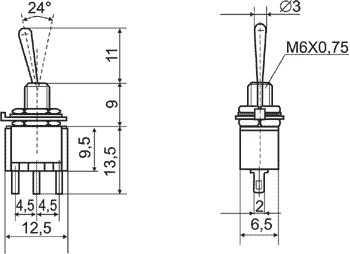

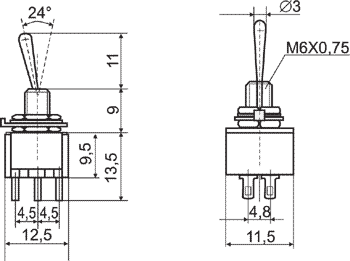

| STM-102,103,112,113,123 | STM-202,203,212,213,223 | ||
|
 |
|
 |
| STM-102 ON-ON, STM-103 ON-OFF-ON, STM-112 ON-(ON) STM-113 ON-OFF-(ON), STM-123 (ON)-OFF-(ON)* |
STM-202 ON-ON, STM-203 ON-OFF-ON, STM-212 ON-(ON) STM-213 ON-OFF-(ON), STM-223 (ON)-OFF-(ON)* |
||
| В скобках указаны положения, в которых тумблер не фиксируется | |||
| MT KN3B-102, MT KN3B-103 | MT KN3B-202, MT KN3B-203 | ||
 |
 |
||
| MT KN3B-102 ON-ON, MT KN3B-103 ON-OFF-ON | MT KN3B-202 ON-ON, MT KN3B-203 ON-OFF-ON |
