СЕРИЯ UL

Технические характеристики:

  • Материал корпуса: нейлон 66, 94V-2
  • Материал контактов: латунь, покрытая оловом
  • Сопротивление изолятора: не менее 1000 МОм
  • Температурный диапазон: -25...+90°С
  • Рабочий ток: 12 А
  • Рабочее напряжение: 300 В
  • Количество контактов: 1, 2, 3, 4, 5, 6, 9, 12, 15
  • Шаг: 6,35 мм
    • Система обозначений:

    UL



    1x01



    M

     Серия

     UL - разъемы для соединений провод-провод



     Кол-во рядов x Кол-во контактов в ряду

    1x01, 1x02, 1x03, 1x04, 1x05, 2x03, 3x03, 3x04, 3x05



     Тип разъема

    "M" - вилка

    "F" - розетка



    Габаритные чертежи:

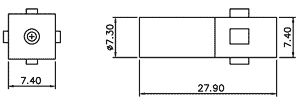

    UL 1X01M UL 1X01F

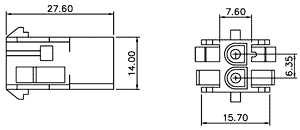

    UL 1X02M UL 1X02F

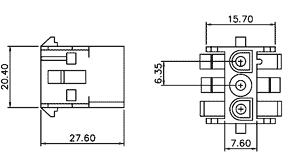

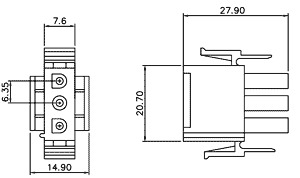

    UL 1X03M UL 1X03F

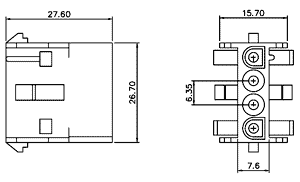

    UL 1X04M UL 1X04F

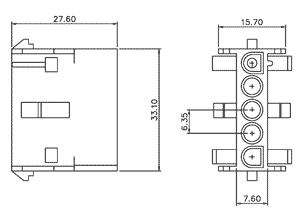

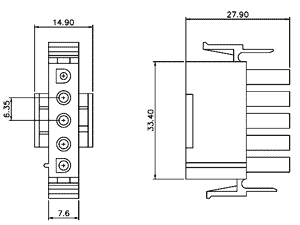

    UL 1X05M UL 1X05F

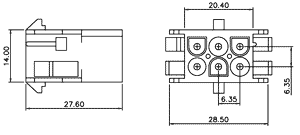

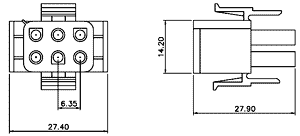

    UL 2X03M UL 2X03F

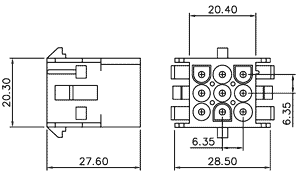

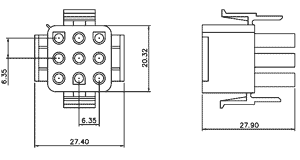

    UL 3X03M UL 3X03F

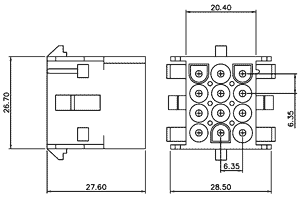

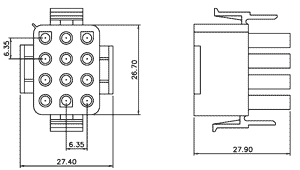

    UL 3X04M UL 3X04F

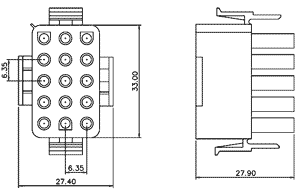

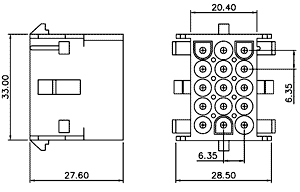

    UL 3X05M UL 3X05F

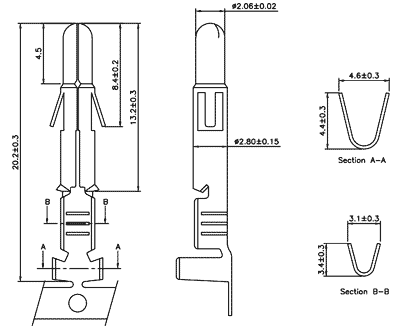

    Вилочный контакт к UL

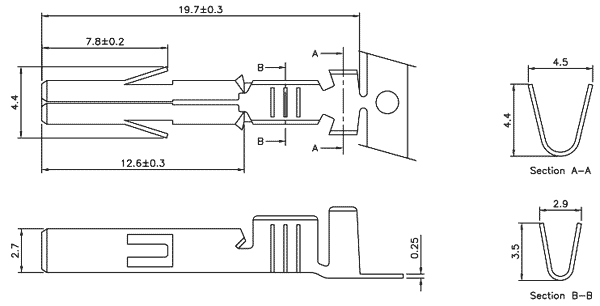

    Розеточный контакт к UL
