ПРИЕМОПЕРЕДАТЧИКИ

Приемопередатчики - это микросборки с конструктивно объединенными узлами передачи и приема. Основная особенность - полудуплексный режим работы (сначала прием, потом передача или наоборот, но не одновременно). В основном применяются для беспроводной низкоскоростной последовательной передачи данных на короткие расстояния. Основные параметры: Si прием.- чувствительность приемника P0 - максимальная выходная мощность передатчика Uпит. - напряжение питания Iпотр. - ток потребления Диапазон рабочих температур: -20...+80°С

Наименование	Si прием., дБм	P0, мВт	Скорость передачи данных, бит/с	Тип манипуляции	Uпит., В	Макс. время переключения ПРМ/ПРД, мс	Iпотр., мА			Габариты, ДхВхШ, мм	Число каналов
							Прием.	Перед.	В выкл. состоянии
RTF-DATA-SAW	-90	9	4800	АМ	5	100	2,5	4,5	0	63,5х17,9х5	1
RTL-DATA-SAW	-100	9	2400	АМ	5	100	2,6	4,5	0	63,5х17,9х5	1
RTX-RTLP 434	-95	10	2400	АМ	3	500	0,08	17	-	63,3х17,2х5	1
XTR-434	-100	10	100Кб/с	ЧМ	5	2	11	28	0,1	33х23х8	1
XTR-434H**	-100	10	100Кб/с	ЧМ	5	2	11	28	0,1	33х23х8	1
XTR-434L	-103	10	50Кб/с	ЧМ	5	3	11	28	0,1	33х23х8	1
XTR-869	-100	5	100Кб/с	ЧМ	5	2	11	28	0,1	33х23х8	1
XTR-7020A-4	-100	10	115200	ЧМ	3,3	-	26	31	0,01	33x23x4	10
XTR-CYP-2.4*	-95	15	64000	ЧМ	3,3	-	60	100	0,025	25x35	78

       *для работы в диапазоне частот 2,4 ГГц
       **частота - 434,42МГц

       Назначение выводов и блок схемы:

Наименование приемопередатчика	Блок-схема

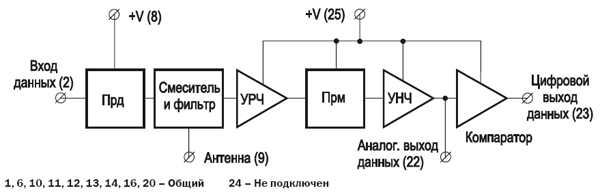

RTF-DATA-SAW RTL-DATA-SAW

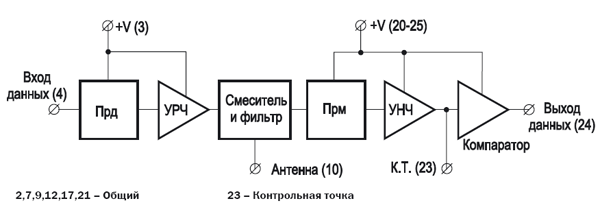

RTX-RTLP 434

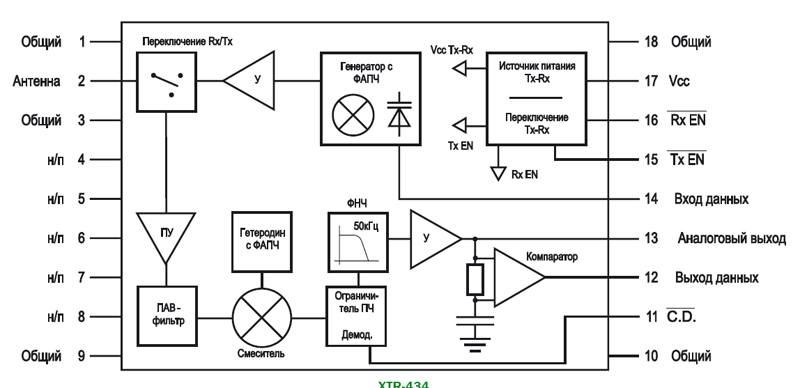

XTR-434 XTR-869

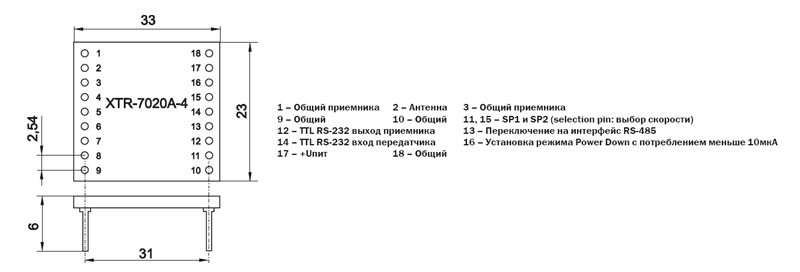

XTR-7020-4

Технические описания на приемники формате PDF:

Наименование	Краткое описание	Примечание	Руководство
RTF-DATA-SAW
RTL-DATA-SAW
RTX-RTLP 434
XTR-434
XTR-434H
XTR-434L
XTR-7020A-4
XTR-CYP-2.4
XTR-869
