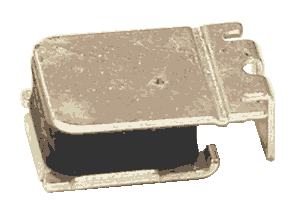

СЕРИИ LM\LMV
Электрические характеристики:
  • IH - Ток удержания: максимальный ток при котором устройство не срабатывает (при температуре 25oC окружающей среды).
  • IT - Ток срабатывания: минимальный ток при котором устройство всегда срабатывает (при температуре 25oC окружающей среды).
  • Ttrip - Максимальное время размыкания при 5*IH.
  • Vmax interrupt - Максимальное кратковременное напряжение, выдерживаемое устройством без повреждения при номинальном токе.
  • Imax - Максимальный ток, выдерживаемый устройством без повреждения при номинальном напряжении.
  • Pdtyp - Типовая рассеиваемая мощность: типовая мощность, рассеиваемая устройством в окружающую среду.
  • Rmin - Минимальное сопротивление устройства при 25oC перед срабатыванием.
  • Rmax - Максимальное сопротивление устройства при 25oC перед срабатыванием.
  • Наименование IH IT Ttrip Vmax interrupt Imax Pdtyp Rmin Rmax
    А А Ток, А Время, сек В А Вт Ом Ом
    LM080 0.080 0.160 1.00 0.45 250 3.0 1.00 14.0 22.0
    LM130 0.130 0.260 1.00 0.90 250 3.0 3.00 6.5 12.0
    LMV170 0.170 0.340 1.00 10.00 600 3.0 2.50 4.0 9.0
    LMV200 0.200 0.400 1.00 12.00 600 3.0 2.50 4.0 7.5


    Габаритные размеры, мм:

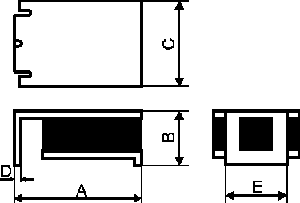

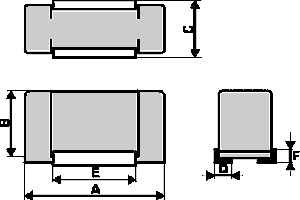

    Тип корпуса 1 Тип корпуса 2
    Тип 1 Тип 2

    Наименование A B C D E F Корпус
    Max. Max. Max. Min. Typ.(*Max) Max.
    LM080 9.4 3.4 7.4 0.3 3.8   1
    LM130 9.4 3.4 7.4 0.3 3.8   1
    LMV170 19.4 12.3 8.3 1.6 *10.4 2.3 2
    LMV200 19.4 12.3 8.3 1.6 *10.4 2.3 2


    Температурная зависимость IH, А:

    Наименование Температура окружающей среды ( oC )
    -40 -20 0 25 40 50 60 70 85
    LM080 0.124 0.110 0.095 0.080 0.066 0.059 0.051 0.044 0.033
    LM130 0.208 0.182 0.156 0.130 0.104 0.091 0.078 0.065 0.045
    LMV170 0.264 0.230 0.200 0.170 0.140 0.125 0.100 0.094 0.070
    LMV200 0.310 0.275 0.238 0.200 0.165 0.147 0.128 0.110 0.083


    Процедура испытаний и требования:

    Испытание Условия испытания Отклонения
      Сопротивление Температура окружающей среды 25oC Rmin<R<Rmax
      Время размыкания 5 time IH, Vmax, 25oC T<max. Время размыкания ( Ttrip )
      Блокирующий ток 30 мин, при IH Без срабатывания
      Количество циклов срабатывания Vmax, Imax, 100 циклов Без образования дуги или горения
      Выносливость Vmax, 24 часа Без образования дуги или горения
