ОТЕЧЕСТВЕННЫЕ ОПТОЭЛЕКТРОННЫЕ РЕЛЕ ПЕРЕМЕННОГО ТОКА БОЛЬШОЙ МОЩНОСТИ

Технические характеристики:

• Максимальная скорость нарастания напряжения dU/dt - 500 В/мкс
• Напряжение изоляции - 4000 В
• Остаточное напряжение на выходе, не более 1,5 В -40…+85 °С
• Диапазон рабочих температур -40…+85 °С

Основные параметры:

Uвкл./выкл., В - Напряжение включения/выключения
Iупр.макс., мА - Максимальный ток управления
Uкомм., В - Коммутируемое напряжение
Iкомм., А - Коммутируемый ток
Iимп., А - Коммутируемый импульсный ток
Uпик., В - Максимальное пиковое напряжение
Iут., мА - Ток утечки на выходе

Наименование	Uвкл./выкл., В	Iупр.макс., мА	Uкомм., В	Iкомм., А	Iимп., А (tимп. = 10 с)	Uпик., В	Iут., мА
5П19.10ТМ1-10-8	1,1/<0,4	17	~50…~420	0,06…10,0	70	±800	<±1,0
5П19.10ТМ1-20-8	1,1/<0,4	17	50…420	0,06…20,0	160	±800	<±1,0
5П19.10ТМ1-60-8	1,1/<0,4	17	~50…420	0,2…60,0	600	±800	<±1,0
5П19.10ТМА1-20-8	3/<0,4	20	~50…~420	0,06…20,0	160	±600	<±3,0
5П19.10ТМA1-60-8	3/<0,4	20	~50…~420	0,2…60,0	600	±800	<±3,0
5П36.30ТМ1-10-8	4,5/<0,4	45	~50…~420	0,1…50,0	70	±800	<±1,0
5П36.30ТМ1-40-12	4,5/<0,8	65	~50…~630	0,3…20,0	400	±1200	<±1,5
5П36.30ТМA1-20-8	3/<0,4	60	~50…~420	0,2…10,0	160	±800	<±3,0
5П36.30ТМA1-40-12	4/<0,8	60	~50…~630	0,3…20,0	400	±1200	<±5,0

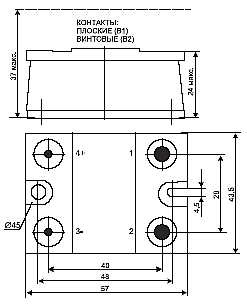

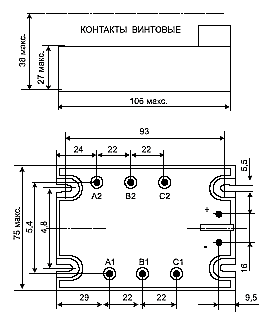

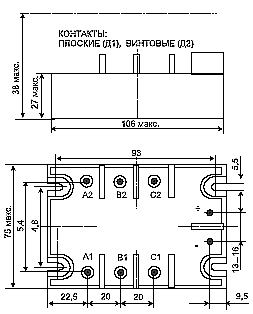

Габаритные размеры, мм

5П19.10ТМ1… 5П19.10ТМА1…	5П36.30ТМ1-40-12 5П36.30ТМА1-40-12	5П36.30ТМ1-10-8 5П36.30ТМА1-10-8

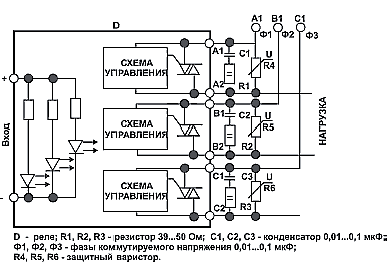

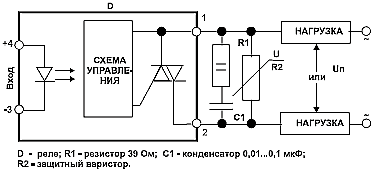

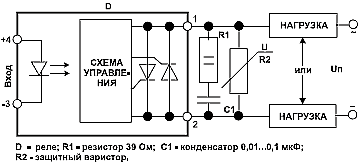

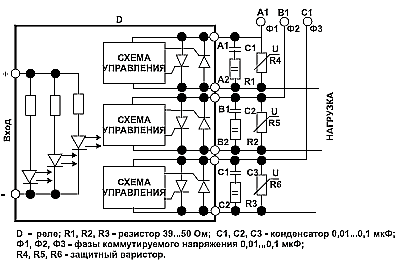

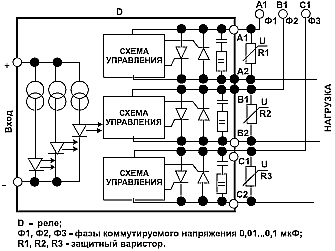

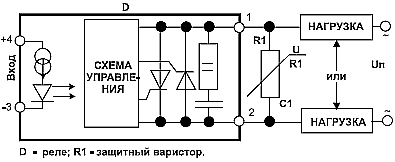

Электрические схемы включения:

5П36.30ТМ1-10-8	5П36.30ТМ1-40-12
5П19.10ТМ1-10-8	5П19.10ТМА1-20-6, 5П19.10ТМА1-60-8
5П19.10ТМ1-20-8, 5П19.10ТМ1-60-8	5П36.30ТМА1-20-8, 5П36.30ТМА1-40-12
